Как установить правильный зазор между опорным валом принтера и носиком печатающей головки

В настоящей статье мы расскажем, как установить правильный зазор между опорным валом принтера и носиком печатающей головки . У кого-то может возникнуть вопрос: «А для чего это нужно?». Ответ прост: чтобы в матричном принтере не ломались иглы.

Работа большинства матричных принтеров базируется на принципе запасённой энергии. Это значит, что в не рабочем состоянии пружина, приводящая в движение иголку, притянута к магниту.

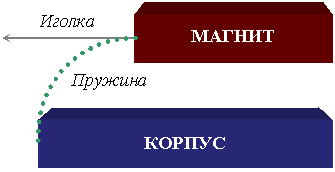

Пружина притянута к магниту

Во время работы пружина под действием силы тока распрямляется и приводит в движение иглу, которая ударяет по красящей ленте и оставляет на бумаге отпечаток в виде точки.

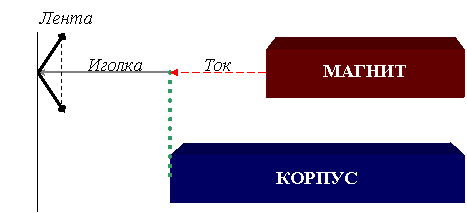

Пружина во время работы

Если пружина будет распрямляться до конца, то сила её воздействия на иглу будет достаточной, чтобы сломать её у основания. Поэтому для продления жизненного цикла матричных игл необходимо установить правильный зазор между опорным валом принтера и носиком печатающей головки.

Но что же для этого нужно сделать? В первую очередь нужно определить, определить, какой зазор выставлен заводом-изготовителем на вашем печатающем устройстве. Для этого необходимо взять три обычных листа бумаги и одновременно заправить их в тестируемый матричный принтер. Толщина двух листов бумаги формата А4 с плотностью 80 г/кв.м соответствует величине нормального зазора, необходимого для безаварийной работы матричного принтера. Переместите печатающую головку вручную вдоль линии печати и посмотрите, остались ли на бумаге какие-то линии или отметины.

Состояния зазора между опорным валом и носиком картриджа

Зазор	Типичные признаки
Слишком широкий	Головка принтера перемещается вдоль  линии печати без усилий, но носик не оставляет на бумаге никаких следов
Нормальный	Головка принтера перемещается вдоль линии печати без усилий, а от носика на листе остался лёгкий красящий след
Слишком узкий	Носик печатающей головки перемещается плохо, таскает за собой ленту

Из таблицы видно, что определить состояние зазора очень просто.

Если тестирование показало, что печатающая головка вашего принтера имеет нормальный зазор, значит, вам не стоит опасаться поломок игл. Если же вы обнаружили, что зазор печатающей головки слишком велик, или, напротив, слишком узок, то, следуя нашим инструкциям, попытайтесь самостоятельно установить его правильную величину.

Итак, приступим. Для примера возьмём устройство OKI ML-3310. Для начала извлекаем из принтера картридж и находим на каретке плавающую шестерёнку.

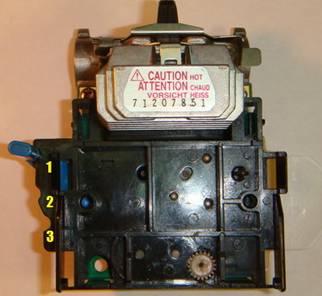

Каретка принтера OKIML 3310 и её шестерёнки

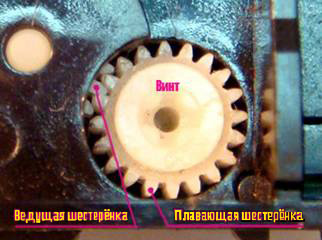

Берём обыкновенную плоскую отвёртку 2-3 мм и утапливаем за венчик плавающую шестерёнку. Операцию производим до тех пор, пока она плавающая шестерёнка не расцепится с ведущей шестернёй. Работаем аккуратно. Как только мы почувствовали, что плавающая шестерёнка сдвинулась до упора, убеждаемся, что зубцы шестерней вышли из сцепления друг с другом. Переводим голубую ручку, устанавливающую количество запечатываемых экземпляров, из положения «1» в положение «2», то есть на один щелчок назад. После этого отпускаем плавающую шестерню и убеждаемся, что она вернулась на своё место. Возвращаем голубую ручку обратно в положение «1».

Регулирование зазора закончено. При помощи перечисленных не сложных операций мы убавили зазор ровно на толщину печатного листа плотностью 80 г/кв.м.

Устанавливаем картридж в матричный принтер и приступаем к тестированию зазора. Для этого выполняем уже знакомые нам действия – перемещаем головку принтера вручную вдоль линии печати. Если на бумаге появился лёгкий след, значит, регулировка зазора принесла ожидаемые плоды. Если следа нет – повторяем цикл регулировки зазора до тех пор, пока этот след не появится. Практика показывает, что для среднестатистического матричного принтера достаточно от 2 до 5 циклов регулировки.

Если при утопленной плавающей шестерёнке переместить голубой флажок регулировки количества экземпляров печати из положения «3» в положение «2», то зазор увеличится на толщину одного бумажного листа.

Голубой флажок можно перемещать не только на один щелчок, но и на половину щелчка, а также сразу несколько щелчков.

Запоминаем главное: а) для увеличения зазора цикл начинаем, установив голубую ручку в положение «3» (до упора назад); б) для уменьшения зазора цикл начинаем, установив голубую ручку в положение «1» (до упора вперёд).

Сами слова «назад» и «вперёд» подсказывают нам, куда будет сдвигаться печатающая головка.

Регулировать зазор таким способом можно на всех матричных принтерах, если только функция регулирования зазора в них не автоматизирована и не выполняется принтером в программном режиме.
