Назначение и конструктивные особенности СНПЧ
Аббревиатура СНПЧ расшифровывается следующим образом: «С» - система, «Н» - непрерывной, «П» - подачи, «Ч» - чернил.
Система непрерывной подачи чернил представляет собой систему сообщающихся сосудов, в которой чернила поступают из объёмных сосудов-доноров в картриджи принтера через гибкий силиконовый шлейф.
Устройство системы непрерывной подачи чернил
СНПЧ состоит из внешних ёмкостей для чернил, особых картриджей и многоканального соединительного шлейфа.
ВНЕШНИЕ ЁМКОСТИ (ДОНОРЫ)
Внешние ёмкости, также называемые донорами, – это пластиковые колбы с цветными поддонами, соответствующими цвету залитых в них чернил. Ёмкость доноров (от 100 мл и более) значительно превышает ёмкость среднестатистических картриджей (15 мл). На крышках ёмкостей-доноров имеется два отверстия: для циркуляции воздуха и для заправки чернил. Благодаря удобному отверстию для заправки чернил дозаправка доноров может производиться прямо в процессе печати, обеспечивая непрерывную работу принтера при распечатке многостраничных заданий.
КАРТРИДЖИ СНПЧ
Следующим конструктивным элементом СНПЧ являются особые картриджи, идентичные натуральным, но без специального наполнителя внутри. Картриджи могут изготавливаться из прозрачной или непрозрачной пластмассы. На их поверхности имеются крепления для гибкого шлейфа. По мере распыления чернил из сопел печатающей головки на бумагу в картридже образуется область пониженного давления, в которую из внешних ёмкостей по эластичному шлейфу затягивается новая порция чернил.
ЭЛАСТИЧНЫЙ ШЛЕЙФ
Доноры и картриджи в системе СНПЧ соединяются между собой эластичным силиконовым шлейфом, надёжно закреплённым на корпусе принтера. При установке СНПЧ очень важно правильно уложить шлейф, чтобы избежать его перегибов и скручивания в процессе печати.
Если первые СНПЧ были довольно неуклюжи и требовали определённых знаний и навыков для установки на принтер, то современные заводские СНПЧ полностью готовы к работе, а их установка существенно упростилась и занимает у рядового пользователя не более 20-30 минут свободного времени.

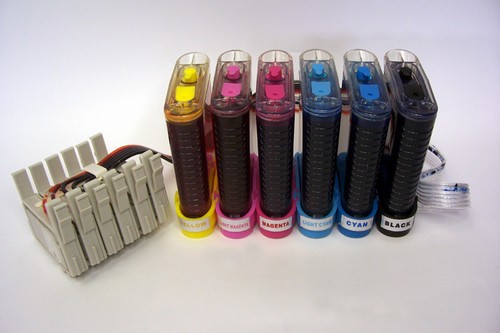

Современная заводская система непрерывной подачи чернил
Краткое описание конструктивных элементов СНПЧ обобщим в таблицу.

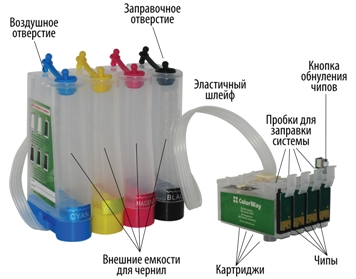

Краткое описание конструктивных элементов СНПЧ
| Конструктивные элементы | Назначение элементов |
|---|---|
| Внешние ёмкости для чернил | Хранение большого объёма струйных чернил |
| Воздушные отверстия | Свободная циркуляция воздуха внутри внешних ёмкостей с чернилами |
| Заправочные отверстия | Дозаправка внешних ёмкостей струйными чернилами |
| Картриджи | Распыление струйных чернил на поверхность печатного носителя |
| Авточипы | Автоматическое восстановление уровня чернил в картриджах |
| Кнопка обнуления чипов | Сброс уровня чернил в картриджах |
| Пробки для заправки системы | |
| Эластичный силиконовый шлейф | Сообщение внешних ёмкостей для чернил со специальными картриджами |
| Крепления | Фиксация эластичного шлейфа на корпусе принтера |
Применение СНПЧ исключает необходимость дозаправки или покупки картриджей, что снижает себестоимость печати в 15-20 раз. Кроме того, СНПЧ экономит чернила, которые тратятся на прочистки печатающей головки при каждой замене картриджа и позволяет использовать 100 % залитых во внешние ёмкости чернил, в то время как в стандартных картриджах остаётся неиспользованным 10-15 % чернил.

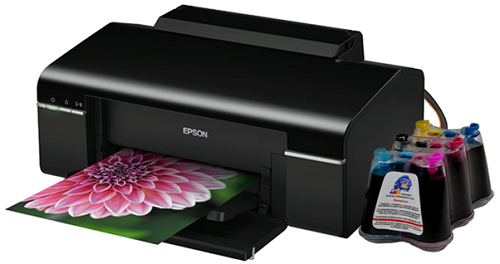

Принтер, оснащённый СНПЧ
СНПЧ по конструктивным особенностям делятся на капсульные и картриджные. Особой разницы между данными видами нет, главное, чтобы при покупке продавец-консультант доходчиво объяснил и рассказал, как правильно установить СНПЧ на принтер. Чтобы застраховать себя от ошибок и непредвиденных ситуаций, лучше использовать СНПЧ с наиболее простой схемой установки.
При покупке СНПЧ необходимо обратить внимание на качество и конструкцию внешних ёмкостей для чернил. Удобнее всего устроены ёмкости, действующие по принципу сосудов Мариотта, в которых предусмотрена компенсация влияния давления и температуры на процесс непрерывной подачи чернил.
Во время установки СНПЧ следует провести её балансировку в соответствии с прилагаемой инструкцией. Несбалансированная система будет работать не качественно.

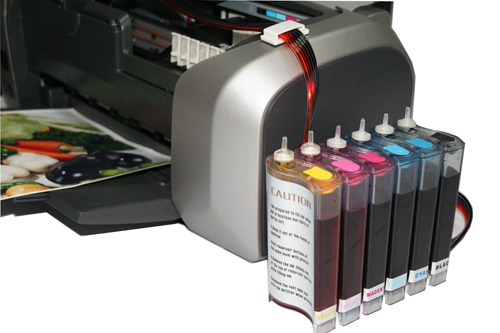

Принтер, оснащённый СНПЧ
Современные СНПЧ хорошо зарекомендовали себя как на рынке профессиональных печатающих устройств, так и на рынке бытовых настольных принтеров. Их применение существенно сокращает затраты на печать без потери качества отпечатков. Это повышает привлекательность СНПЧ для пользователей.
