Крепление чернильного шлейфа СНПЧ

Система непрерывной подачи чернил (СНПЧ) состоит из внешних ёмкостей-доноров и картриджей, подающих чернила к печатающей головке принтера. Для сообщения ёмкостей-доноров с картриджами используются многоканальные чернильные шлейфы. Для каждого цвета чернил в шлейфе СНПЧ имеется собственный канал, поэтому общее количество каналов шлейфа зависит от цветовой раскладки принтера. Образец шестиканального чернильного шлейфа СНПЧ представлен на рисунке.

Шестиканальный чернильный шлейф СНПЧ

В комплект современных СНПЧ входят крепёжные клипсы, при помощи которых можно приклеить чернильный шлейф к корпусу струйного принтера.

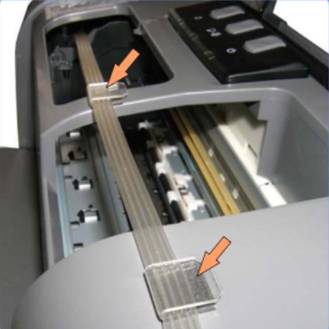

Клипса для крепления чернильного шлейфа СНПЧ к корпусу принтера

Закрепление чернильного шлейфа СНПЧ на корпусе струйного принтера при помощи крепёжных клипс

Если по какой-либо причине в комплект СНПЧ крепёжные клипсы не входят, то вместо них можно использовать качественный двухсторонний скотч, который надёжно закрепит чернильный шлейф на корпусе принтера. А вот от использования дешёвой самоклеющейся ленты следует отказаться, так как она может отклеиться в самый неподходящий момент.

Некоторые пользователи приклеивают чернильный шлейф СНПЧ к корпусу принтера клеем. Печальный опыт показывает, что каналы шлейфа в точке контакта с клеем сжимаются и не пропускают чернила. Происходит это не сразу, а через несколько месяцев контакта клея с каналами. Чернильный шлейф СНПЧ можно проложить по низу, под печатающей кареткой, либо закрепить его с помощью подвесной планки. Его укладка может быть левосторонней или правосторонней.

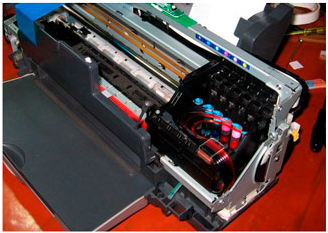

Способы укладки чернильного шлейфа СНПЧ

Положение чернильного шлейфа следует отрегулировать таким образом, чтобы он в крайних левом и правом положениях печатающей каретки не провисал и не натягивался, не заминался и не пережимался, не цеплялся за каретку и не препятствовал её свободному движению.

Натяжение чернильного шлейфа при крайнем левом положении печатающей каретки	Натяжение чернильного шлейфа при среднем положении печатающей каретки	Натяжение чернильного шлейфа при крайнем правом положении печатающей каретки

Натяжение чернильного шлейфа СНПЧ при различных положениях печатающей каретки струйного принтера

При прокладке чернильного шлейфа СНПЧ следует избегать критических перегибов, сжимающих каналы. Полностью избежать перегибов не удастся, но можно добиться их минимального количества и плавных переходов, только в этом случае работа системы будет стабильной. Если же проложить чернильный шлейф СНПЧ с критическими перегибами, то через какое-то время его каналы, не выдержав давления, лопнут, и чернила зальют принтер.

Если в состоянии покоя чернильный шлейф СНПЧ будет провисать, то после запуска печати он попадёт в зону движения печатающей каретки. Чтобы освободить шлейф и обеспечить беспрепятственный ход печатающего механизма, пользователю придётся придерживать его рукой. Учитывая, что в процессе печати принтер находится под электрическим напряжением, пользователь рискует пострадать от разряда тока.

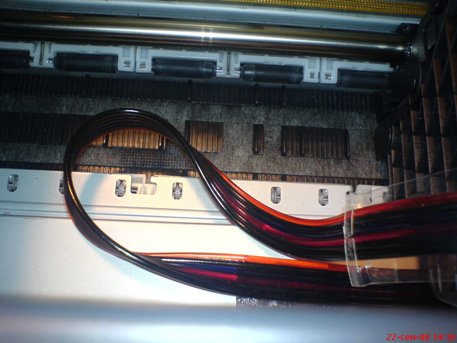

Пример провисающего чернильного шлейфа СНПЧ

Чтобы чернильный шлейф СНПЧ не провисал, можно из полоски от пластиковой бутылки соорудить держатель, который будет поддерживать его в оптимальном положении.

Для изготовления держателя берём пустую пластиковую бутылку с гладкими стенками.

Материал для изготовления держателя для чернильного шлейфа СНПЧ

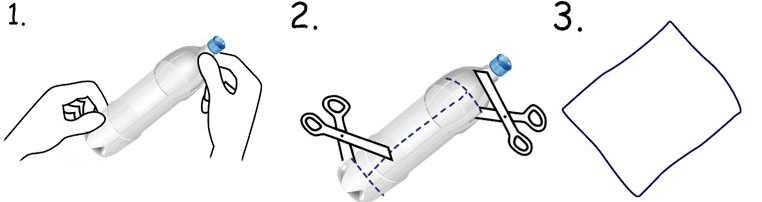

Отрезаем горлышко и дно бутылки, получаем ровную тубу. Делаем на тубе вертикальный разрез, разворачиваем получившийся лист и отрезаем от него нужную полосу-держатель. Длины пластиковой бутылки вполне хватит для изготовления необходимой полоски. Лишние сантиметры можно будет отрезать после закрепления чернильного шлейфа СНПЧ на корпусе принтера.

Технология изготовления держателя для чернильного шлейфа СНПЧ

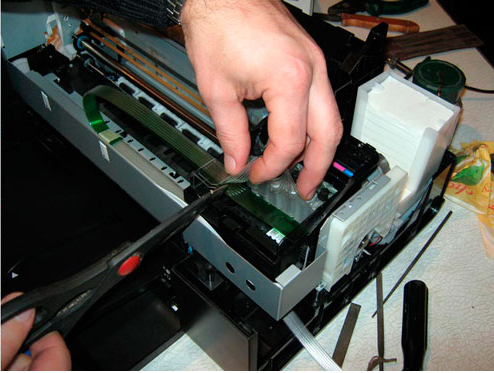

Укладываем полоску-держатель внутрь петли чернильного шлейфа СНПЧ. Жёсткое крепление держателя будет рвать чернильный шлейф, поэтому просто прокладываем полоску под планку крепления на корпусе принтера, не приклеивая её по всей длине.

Размещение полоски-держателя внутри петли чернильного шлейфа СНПЧ

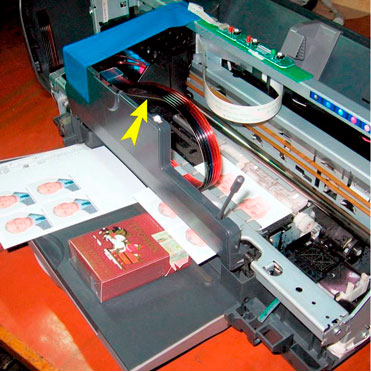

Производить прокладку держателя в центральном положении нельзя, так как при перемещении печатающей каретки в крайнее положение на чернильном шлейфе появятся волнообразные складки. Вот такой результат, обозначенный на рисунке жёлтой стрелкой, мы получим после закрепления полоски.

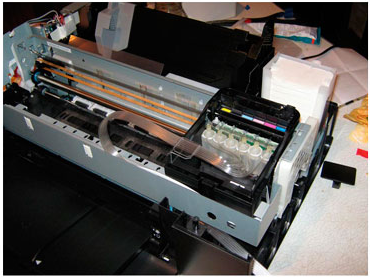

Полоска-держатель обеспечивает вертикальное положение чернильного шлейфа СНПЧ

Полоска-держатель обеспечивает вертикальное положение чернильного шлейфа СНПЧ, который не прогибается, не провисает, и не препятствует свободному ходу печатающей каретки.

Правильность крепления чернильного шлейфа СНПЧ на корпусе струйного принтера можно проверить при помощи простого теста: если шлейф прикреплён правильно, то во время печати пузырьки внутри его каналов стоят на месте, а если шлейф проложен не правильно, то они двигаются вдоль каналов на 5-10 мм.
