Устройство современной офсетной машины

Современные офсетные машины – это невероятно сложные системы, которые предъявляют высокие требования к квалификации обслуживающего персонала.

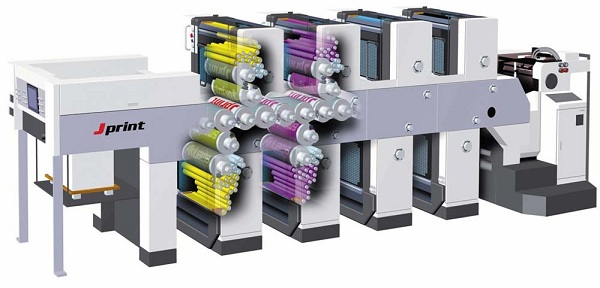

Устройство современной офсетной машины на примере Akiyama JPrint

Среди офсетных машин встречаются гиганты размером с двухэтажное здание, а также узкоформатные машины, которые можно легко разместить в небольшом рабочем помещении.

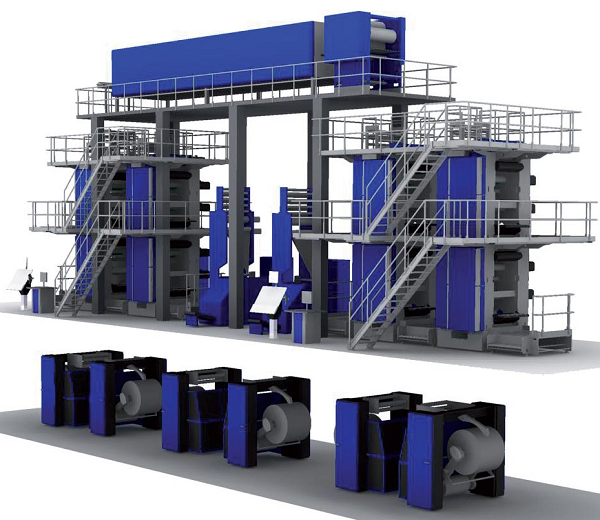

Широкоформатная рулонная офсетная печатная машина Solna

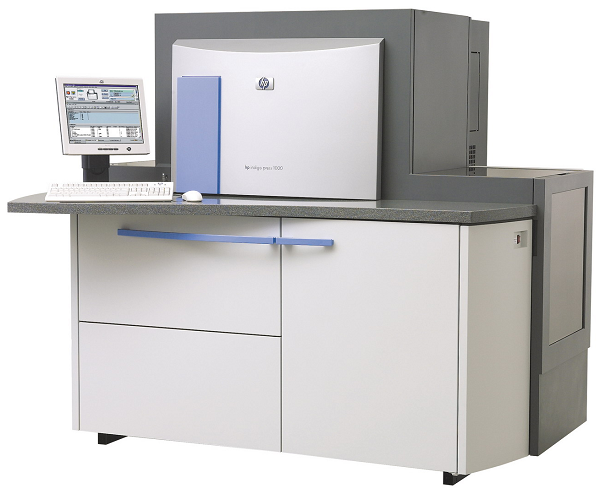

Компактная цифровая офсетная печатная машина HP Indigo press 1050

Машины для офсетной печати существенно различаются по своему формату. В современных типографиях можно встретить широкоформатные устройства с шириной носителей до 168 см, а также узкоформатные устройства, максимальный формат печати которых составляет 25,5х38,2 см.

Самые простые офсетные машины могут запечатывать за один прогон только одну краску, а более сложные машины – шесть и более красок.

Офсетные машины могут быть листовыми и рулонными. Листовые печатные машины запечатывают отдельные листы, а рулонные – скрученные в рулоны бумажные полотна.

Большие и малые, широкоформатные и узкоформатные, однопроходные и многопроходные, листовые и рулонные офсетные машины существенно отличаются друг от друга, но при этом все они имеют одни и те же функциональные системы.

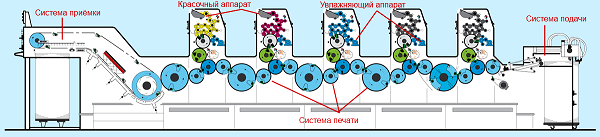

Основные системы офсетной печатной машины

Охарактеризуем основные системы офсетной печатной машины.

Система подачи

Система подачи необходима для точной, своевременной и повторяемой подачи в машину запечатываемого материала.

В листовых офсетных машинах система подачи состоит из сопла раздува, отделяющего присоса,  транспортирующего присоса, прижимного щупа-раздувателя и подающих роликов.

Подача бумаги в листовых офсетных машинах может быть полистной или каскадной. Полистная (последовательная) подача бумаги представляет собой подачу на стол самонаклада единичного листа. Каскадная (ступенчатая) подача бумаги предполагает проведение друг за другом нескольких листов. Каскадные системы подачи дороже полистных, но они оптимизированы для высокоскоростной печати и обеспечивают отличную приводку.

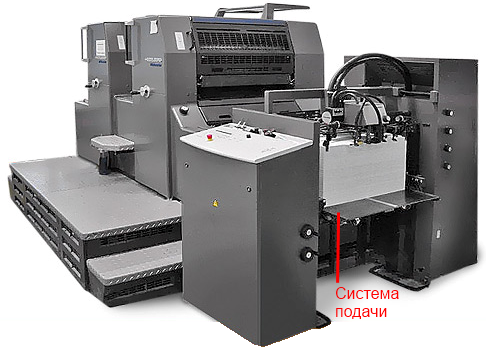

На рисунке устройство листоподачи проиллюстрировано на примере листовой офсетной машины Heidelberg Printmaster 74-2.

Устройство листоподачи офсетной печатной машины Heidelberg Printmaster 74-2

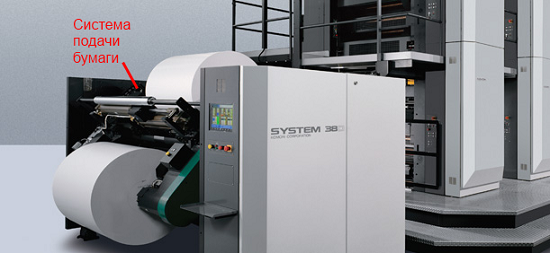

В рулонных офсетных машинах в систему подачи бумаги входят рулонная зарядка, система контроля натяжения полотна и система контроля над положением полотна при подаче в печатную секцию. На рисунке показано устройство подачи рулонов на примере офсетной печатной машины KOMORI System 38.

Устройство подачи рулонов офсетной печатной машины KOMORI System 38

Система приёмки

Системы приёмки в листовых офсетных машинах выполняют функцию приёма запечатанных листов и их укладки в ровную стопку. В некоторых офсетных машинах, оснащённых системой сушки, готовые отпечатки подсушиваются для ускорения высыхания краски на носителе.

Система приёмки листовой офсетной машины состоит из устройства, которое поддерживает стопу носителей и опускается по мере поступления новых листов. Такое устройство называется степелем. Листы подаются в приёмную систему цепным транспортёром с захватами (механическими пальцами, щупами). Каждый комплект щупов служит для подхвата листов, выходящих из печатного аппарата, и их транспортировки на приёмный стол. Система приёмки оснащена листоприжимными устройствами в виде вентиляторов, которые подают потоки воздуха на стопу бумаги, обеспечивая её качественное формирование. Некоторые системы приёмки оснащаются устройствами для распыления противоотмарывающего порошка и модулями инфракрасной сушки.

Стандартные приёмные устройства ролевых офсетных машин состоят из сушки, системы охлаждения, системы контроля расположения рулона в машине, фальцовщика и системы подрезки. Листовые машины могут быть оснащены сушкой, но её наличие не является обязательным условием качественной печати. Скорее она нужна для увеличения скорости печати за счёт сокращения времени сушки готовых изделий при крупнотиражных работах. Машины с сушкой используются для печати цветных журналов, буклетов, этикеток и другой продукции на мелованной бумаге. Машины без сушки чаще всего применяют для печати газет.

Очень часто приёмные устройства рулонных офсетных машин дооснащаются фальцворонками, фальцевальными клапанами и  ножами. Фальцворонка складывает бумажную ленту вдоль пополам. Из фальцворонки сложенное полотно отправляется в фальцевальный клапан, который разрезает полотно по формату конечного продукта. Последний фальц выполняется фальцевальным ножом, после чего готовое изделие подаётся на транспортир приёмки и выходит из печатной машины.

Системы приёмки в листовых и рулонных офсетных машинах выполняют различные функции: в листовых машинах они отвечают за приём запечатанных листов и их укладку в ровные стопки, а в рулонных машинах – за рубку и фальцовку рулонов для получения готовой продукции.

Красочный аппарат

Красочный аппарат офсетной машины – это система цилиндров и валиков, которые тонким и ровным слоем наносят краску на печатную форму. Красочные аппараты листовых и рулонных офсетных машин имеют аналогичное строение. Основной целью таких аппаратов является перенос краски из краскопитающей системы на поверхность печатной формы.

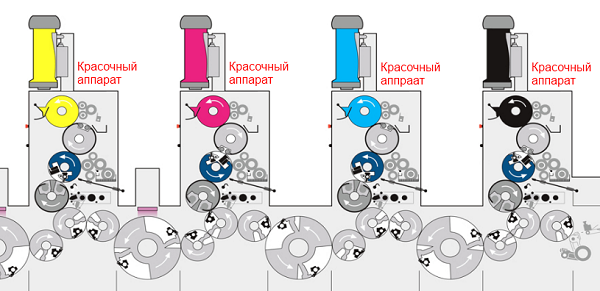

На рисунке красочный аппарат офсетной машины выделен цветом.

Красочный аппарат офсетной машины

Краскопитающая система офсетной машины предназначена для хранения краски и регулировки количества краски, передаваемой в раскатную группу. Подача краски регулируется за счёт изменения зазора между дукторным цилиндром и сегментами красочного ножа.

В красочных аппаратах применяют два типа валиков: с жёстким и мягким покрытием. Валики с жёстким покрытием именуются цилиндрами, а валики с мягким покрытием валиками. Цилиндры красочного аппарата изготавливаются из стали и покрываются медью или нейлоном. Валики также изготавливаются из стали, но покрываются слоем синтетической резины. Цилиндры приводятся в действие шестернями печатной машины, а валики вращаются за счёт фрикционной связи с цилиндрами.

Дукторный цилиндр принимает краску из красочного ящика и переносит её на передаточный валик, который, в свою очередь, передаёт её в раскатную систему. Осевые растиры (цилиндры осевого раската) перемещаются из стороны в сторону и выравнивают красочную плёнку, устраняя её неровности. После этого осевые растиры передают краску на мягкие раскатные валики, число которых зависит от строения красочного аппарата машины. Также в красочном аппарате имеются грузовые и накатные валики. Грузовые валики обеспечивают равномерный перенос краски на печатную форму, офсетное полотно и запечатываемый материал. Накатные валики наносят краску на печатную форму.

Увлажняющий аппарат

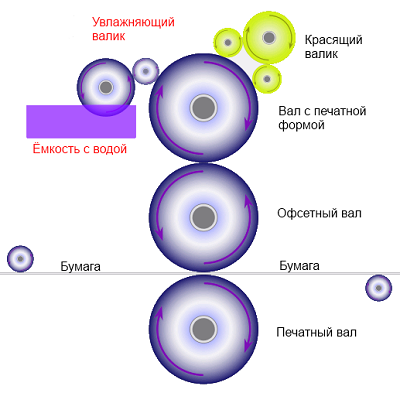

Основной функцией увлажняющего аппарата является равномерное нанесение на поверхность печатной формы увлажняющего раствора. Увлажняющий аппарат наносит на пробельные элементы печатной формы тонкую плёнку увлажняющего раствора, предохраняя их от попадания краски. На рисунке названия элементов увлажняющего аппарата выделены красным цветом.

Увлажняющий аппарат офсетной машины

Системы увлажнения в офсетной печати подразделяются на два вида: с передаточным валиком или с плёночным увлажнением.

Системы увлажнения первого типа (с передаточным валиком) оснащены дукторным цилиндром, который, вращаясь в резервуаре с увлажняющим раствором, принимает на свою поверхность часть жидкости. Передаточный валик, взаимодействуя с дукторным цилиндром, передаёт увлажняющий раствор раскатному цилиндру с осевым перемещением. Накатной валик принимает раствор от раскатного цилиндра и передаёт его на форму.

В системах плёночного увлажнения передаточный валик не прерывает плёнку увлажняющего раствора, поступающую с дукторного вала. Изменяя давление в системе валиков можно изменить количество раствора, подаваемого на форму. В настоящее время системы плёночного увлажнения приобретают всё большую популярность.

Печатный аппарат

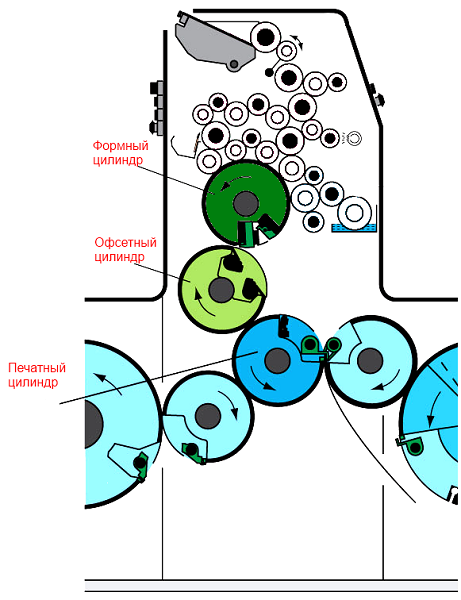

Печатный аппарат офсетной машины – это система цилиндров, основными элементами которой являются формный, офсетный и печатный цилиндры, показанные на рисунке ниже.

Печатный аппарат офсетной машины

Цилиндры печатного аппарата изготавливают из стали. По краям цилиндров размещают стальные контактные кольца, диаметр которых немного больше диаметра самих цилиндров. В большинстве офсетных машин цилиндры взаимодействуют друг с другом по контактным кольцам.

Формный цилиндр имеет специальные зажимы, которые плотно закрепляют на его поверхности печатную форму.

Поверхность офсетного цилиндра покрывается офсетным полотном, которое имеет тканевую основу с покрытием из синтетической резины.

В процессе печати краска передаётся с формного цилиндра на офсетный,  а оттуда  при помощи печатного цилиндра на запечатываемый материал.

В листовых офсетных машинах печатные цилиндры оснащены системой захватов, которые проводят запечатываемый материал через зону печатного контакта.

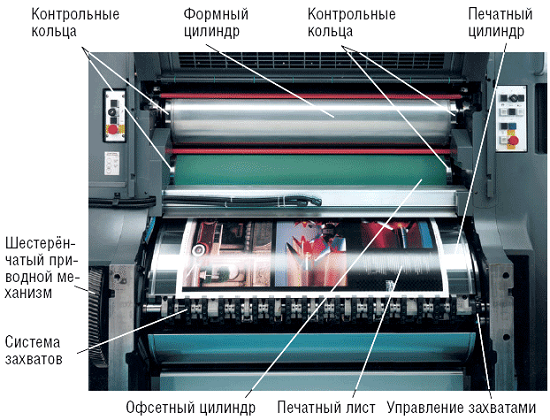

Устройство печатного аппарата в офсетной машине Heidelberg

Для получения ожидаемого качества печати необходимо обеспечить оптимальное давление между печатными парами: формным и офсетным, а также офсетным и печатным цилиндрами. Это давление измеряется в долях миллиметра или дюйма и называется натиском.

В листовых офсетных машинах печатный цилиндр может удаляться от офсетного полотна или приближаться к нему на сотые доли миллиметра. Это необходимо для обеспечения необходимой силы натиска с учётом толщины запечатываемого материала.
