Как самостоятельно сделать шов на ленте для матричного принтера

Чтобы снизить себестоимость матричной печати, многие пользователи предпочитают заправлять свои принтеры самостоятельно. Однако вставить ленту в печатающую кассету и поместить её в матричный принтер – значит сделать лишь половину дела, гораздо важнее после этого надёжно спаять концы ленты, чтобы шов не порвался во время печати. О том, как решить эту задачу, мы поговорим в настоящей статье.

Для работы нам потребуются следующие материалы и приспособления:

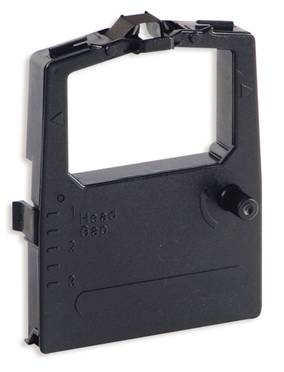

Картридж

Лента, которую необходимо спаять

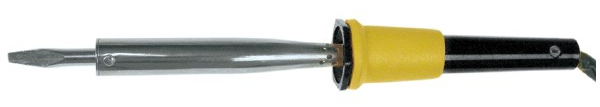

Паяльник

Металлическая линейка

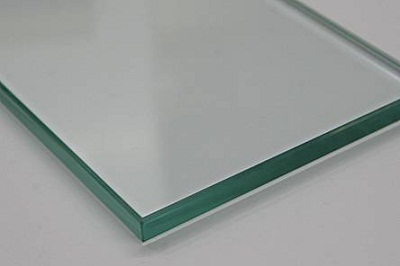

Небольшое стеклянное полотно

Первое, что нам потребуется сделать, - это защитить рабочую поверхность. Для этих целей идеально подойдёт небольшое стеклянное полотно размером со сторонами примерно 40 см. К стеклу ничего не прилипнет, а шов на ленте получится ровным. После пайки с поверхности стекла можно легко удалить краску, налипшую во время работы.

За неимением стеклянного полотна можно воспользоваться любым другим тугоплавким материалом с гладкой поверхностью, например вощёной бумагой, оставшейся от самоклеящихся обоев.

Берём ленту и аккуратно заправляем её в картридж, а концы выводим наружу. Складываем концы ленты крест на крест.

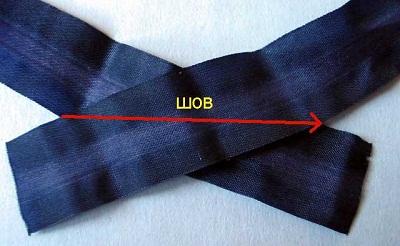

Шаг первый: складываем крест на крест концы ленты и определяем длину шва

Если концы ленты соединить под прямым углом (90о), как показано на рисунке под номером 6, то шов получится недостаточно надёжным и быстро порвётся. Поэтому лучше увеличить угол соединения ленты.

Шаг второй: экспериментируем с шириной шва

Увеличив угол соединения мы продлим спаечный шов и увеличим прочность соединения ленты, придав ей особую устойчивость к механическим воздействиям.

Дальше в ход идёт металлическая линейка. Мысленно прочерчиваем будущий спаечный шов ленты и прикладываем к нему линейку. Стараемся очень точно попасть на места соединения кончиков ленты.

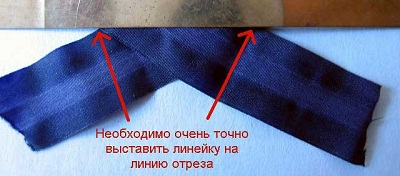

Шаг третий: очень ровно накладываем на шов металлическую линейку

Если наложить линейку на шов недостаточно ровно, то после разворота ленты на ней окажутся заусенцы. В таком случае надо аккуратно вырезать испорченный кусок ленты и повторить шаги с 1 по 3.

Итак, мы приложили к месту спайки металлическую линейку. Разогреваем паяльник и проводим им полосу вдоль линейки, отсекая концы ленты от её основания.

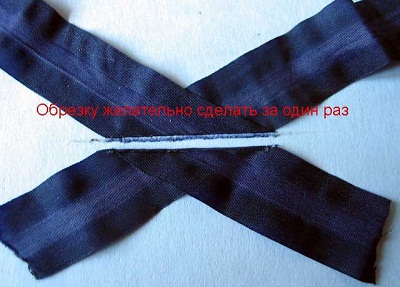

Шаг четвертый: отсекаем паяльником концы ленты

Операцию по отсечению концов ленты необходимо проводить за один проход паяльника, так как при повторной склейке на шве могут образоваться заусенцы.

Обрезав паяльником концы ленты, разворачиваем её и рассматриваем шов. Он должен быть ровным.

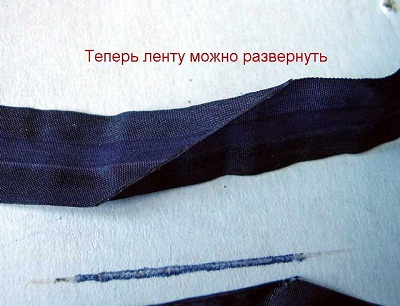

Шаг пятый: рассматриваем готовый шов

Развёрнутая лента также должна быть ровной, без изломов и перегибов. Если на месте спайки вы видите небольшой наплыв, его можно устранить, наложив сверху очень тонкий щуп, и осторожно прогрев его паяльником.

Шаг шестой: прогреваем наплывы на шве через тонкую металлическую пластину

Внимание: прогревать нужно только шов, чтобы не повредить саму ленту. Некоторые специалисты советуют прогревать шов в любом случае, чтобы выровнять поверхность ленты после спайки.

Возможно, наложить ровный и красивый шов у вас получится не сразу, не с первой попытки, так как для этого нужна некоторая сноровка. Но со временем на замену и спайку ленты вы будете тратить не более 10 минут, а ваш матричный принтер ещё долго будет радовать вас качественными отпечатками.
