Устройство струйного принтера

Струйные принтеры занимают промежуточные позиции между матричными и лазерными принтерами по цене, скорости и качеству печати. Чаще всего их используют для печати цветных фотографий и изображений.

Основными конструктивными элементами струйного принтера являются печатающая головка, картриджи, СНПЧ, механизм подачи бумаги, моторы, датчики, панель управления, интерфейсные разъёмы и корпус.

Печатающая головка

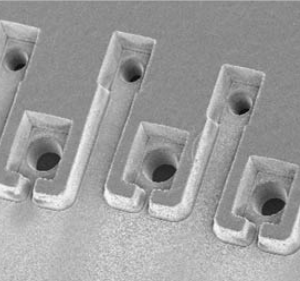

Важную роль в работе струйного принтера играет печатающая головка, которая через микроскопические отверстия (сопла) распыляет на поверхность носителя крошечные капельки чернил. Самые первые струйные принтеры имели по 12 сопел, в последних ультрасовременных печатающих устройствах количество сопел достигает нескольких десятков тысяч, причём диаметр таких сопел значительно меньше диаметра иглы или даже человеческого волоса.

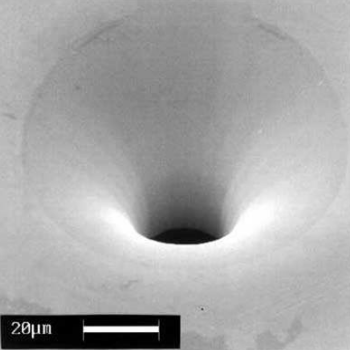

Дюза струйного принтера под микроскопом

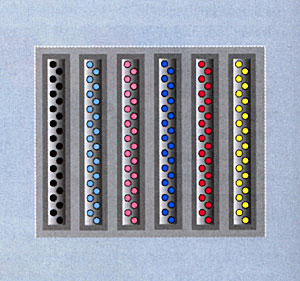

Производители струйных принтеров самостоятельно определяют количество сопел в печатающей головке, их размер и расположение. Например, компания Lexmark использует шахматный принцип расстановки малых и больших сопел, компания Canon предпочитает оснащать свои принтеры множеством сопел с малым диаметром.

Печатающая головка может быть встроена в картридж, а может располагаться автономно от резервуара с чернилами. Для повышения быстродействия струйных принтеров современные производители модернизируют печатающие головки, объединяя их в модули. Это позволяет добиться существенного увеличения скорости печати.

На следующем рисунке представлена печатающая головка, изготовленная компанией HP по технологии HP Edgeline.

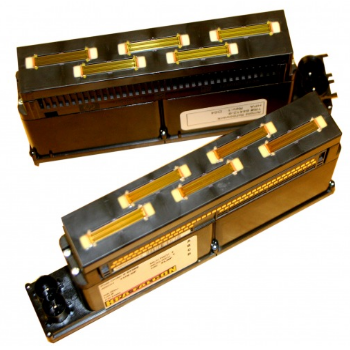

Печатающая головка HP, изготовленная по технологии HP Edgeline

Во время печати такая головка остаётся неподвижной, а бумага скользит мимо неё, принимая на свою поверхность чернила. В корпусе головки расположено пять групп сопел (по 2112 в каждой), каждая головка наносит на бумагу чернила двух цветов. На каждый цвет приходится по 5280 сопел.

Методы выбрасывания чернильных капель

В струйных принтерах используются два метода выбрасывания чернильных капель: пьезоэлектрический и термоструйный.

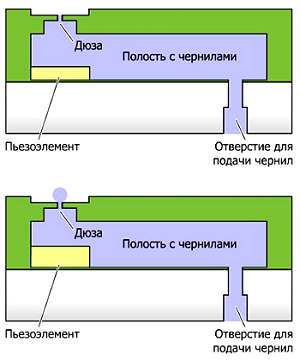

В каждое сопло принтера с пьезоэлектрической технологией печати встроена плоская пьезокристаллическая мембрана, которая под действием электрического импульса выгибается, выталкивая из сопла чернильную каплю. После этого электрический импульс исчезает, и в сопло из картриджа поступает новая порция чернил.

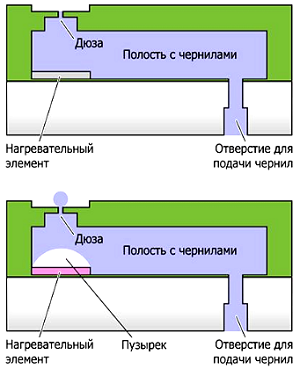

В каждом сопле принтера с технологией газовых пузырьков имеется микроскопический нагреватель, который очень быстро нагревает чернила до температуры кипения. Образующийся при этом пар выдавливает из сопла каплю чернил. После этого нагреватель отключается, чернила остывают, и в сопло из картриджа поступает новая порция чернил.

Чернила

Чернила являются расходным материалом для струйных принтеров. По своей природе они представляют собой красящую жидкость, которая распыляется на поверхность бумаги во время печати. В состав чернил входят вода, красители, растворители, смачиватели, регуляторы, стабилизаторы и прочие химические вещества, обеспечивающие стабильность их фракции. В одном кубическом миллиметре помещается приблизительно 10000 чернильных капель, вылетающих из сопла струйного принтера.

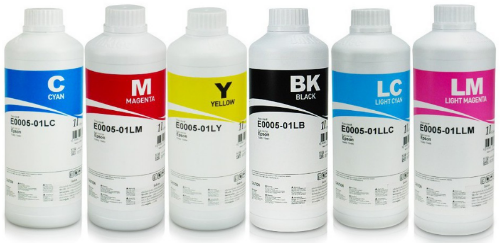

Чернила

Современные струйные принтеры формируют изображения из миллионов микроскопических капелек, поэтому они получаются очень качественными. Если рассмотреть такое изображение под микроскопом, то на поверхности бумаги можно увидеть крошечные выпуклые чернильные точки.

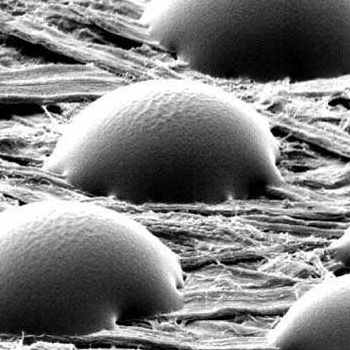

Капли чернил на бумаге под микроскопом

Стоит упомянуть, что чернила могут быть водорастворимыми и пигментированными. Первые проникают в глубинные слои бумаги, а вторые закрепляются на её поверхности. Пигментированные чернила обеспечивают более высокое качество печати, но уступают по долговечности готовых документов.

В большинстве струйных принтеров используется четырёхцветная раскладка CMYK, в которую входят пурпурные, голубые, жёлтые и чёрные чернила. В стремлении сделать фотопечать более реалистичной, разработчики постоянно дополняют раскладку CMYK новыми цветами. В некоторых принтерах можно встретить бледно-голубые, бледно-розовые, бледно-серые чернила, а также оранжевые и зелёные чернила.

Картридж

Картридж – это один из важнейших конструктивных элементов струйного принтера, который состоит из резервуара для чернил, контактной пластины и в некоторых случаях – печатающей головки и чипа.

Картриджи для струйных принтеров могут быть комбинированными или раздельными. В раздельных картриджах используются чернила только одного цвета, комбинированные картриджи разделены на три отсека для пурпурных, голубых и жёлтых чернил. Система раздельных картриджей используется в принтерах старшего поколения с многоцветной раскладкой, система комбинированных картриджей чаще встречается в принтерах младшего поколения, предназначенных для небольших объёмов печати.

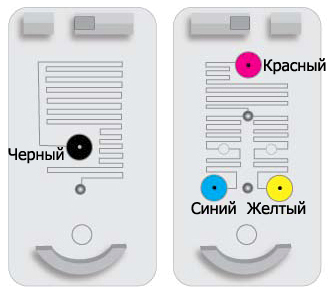

Система печати с совмещёнными картриджами

Система печати с раздельными картриджами

При использовании комбинированных картриджей после окончания какого-либо одного цвета чернил приходится выбрасывать весь картридж, даже если в остальных резервуарах имеется достаточное количество красящей жидкости. Поэтому в последнее время в струйных принтерах всё чаще используются системы раздельных картриджей.

Система непрерывной подачи чернил

В некоторых офисных принтерах и принтерах для коммерческой печати для уменьшения стоимости отпечатков используются системы непрерывной подачи чернил или сокращённо СНПЧ, состоящие из ёмкостей с чернилами и гибких трубок, по которым чернила поступают к печатающей головке.

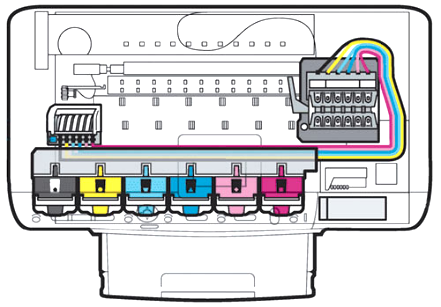

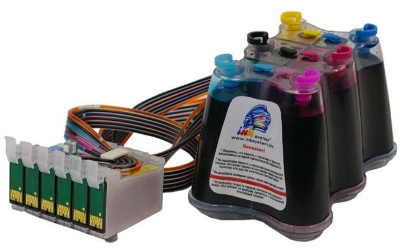

Система непрерывной подачи чернил

Установка на принтер системы непрерывной подачи чернил, как правило, не вызывает проблем даже у неподготовленных пользователей. В комплект поставки СНПЧ входят все необходимые материалы и инструменты, а также подробная схема с картинками. Капсулы или картриджи СНПЧ устанавливаются вместо оригинальных печатающих кассет, капиллярный шлейф прокладывается внутри принтера с помощью входящих в комплект наклеек и зажимов. Капсулы и ёмкости заправляются чернилами, запускается несколько циклов прочистки головки, и устройство готово к работе.

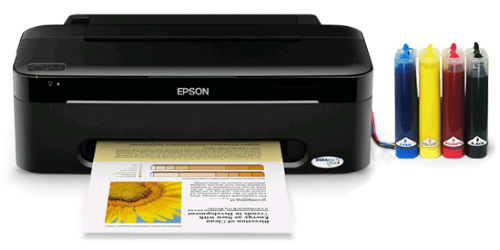

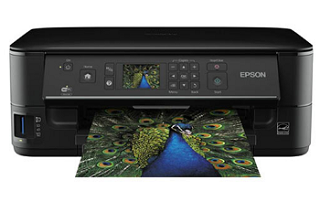

Принтер с СНПЧ

СНПЧ позволяет существенно сократить затраты на приобретение картриджей, но особенно такие системы актуальны при больших объёмах цветной печати. В этом случае себестоимость одного отпечатка сопоставима с себестоимостью отпечатка, сделанного на лазерном принтере.

Механизм подачи бумаги

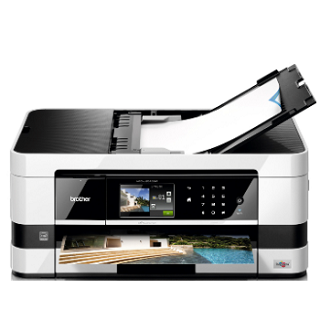

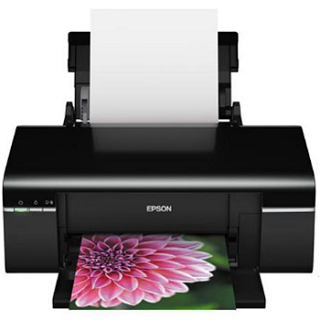

Бумага может загружаться в принтер вертикальным или горизонтальным способом. Вертикальная загрузка производится из открытых лотков, расположенных в верхней части принтера, при этом ориентация листа при загрузке может быть как книжной, так и альбомной. Горизонтальная загрузка производится из лотков, доступ к которым обеспечивается с передней панели устройства.

После получения задания принтер захватывает верхний лист бумаги и подаёт его в печатный тракт. Лист бумаги перемещается по печатному тракту благодаря специальному механизму, основу которого составляет валик с прорезиненной поверхности, приводимый в движение шаговым мотором. Бумага прижимается к валику дополнительными роликами с прорезиненной поверхностью.

В некоторых принтерах используются устройства дуплексной печати, которые позволяют печатать в автоматическом режиме сразу на двух сторонах листа.

Мотор

Важную роль в струйных принтерах играют четыре небольших мотора. Первый мотор приводит в движение ролик, захватывающий бумагу и проталкивающий её в печатающий механизм, другой – автоподатчик бумаги, третий заставляет печатающую головку двигаться вдоль носителя, а четвёртый отвечает за выталкивание чернил из сопел. Благодаря этим четырём моторам конструктивные детали принтера работают как единое целое.

Датчики

Принтер имеет «органы чувств», роль которых выполняют механические и оптические датчики. Оптопара (светодиод и фотодиод) определяют момент, когда лист бумаги поступает в печатающий тракт. Энкодерные датчики сигнализируют принтеру о положении печатающей головки по отношению к листу бумаги. PW-сенсор определяет формат поступившей в принтер бумаги. Сенсор в цепи питания принтера сигнализирует о том, что в зону движения каретки попал посторонний предмет, например застрявший лист.

Интерфейсные разъёмы

Для подключения принтера к персональному компьютеру или ноутбуку используются интерфейсные разъёмы LPT, USB и Ethernet. Параллельный порт LTP используется в старых моделях ПК, на смену ему сегодня пришли интерфейсы USB и Ethernet. Для пользователей доступны адаптеры, которые позволяют подключать принтеры с LPT интерфейсом к слотам USB.

В большинстве случаев интерфейсные разъёмы находятся на задней панели струйных принтеров или на боковых панелях, ближе к задней стенке.

Панель управления

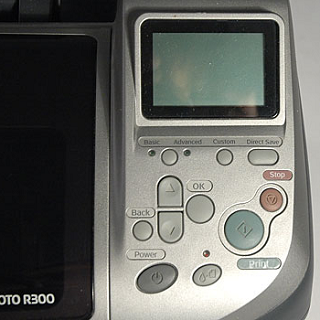

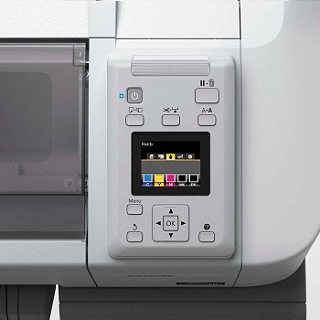

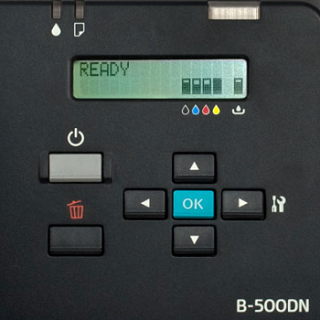

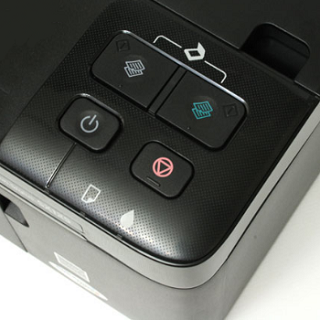

Для контроля над работой принтера используется панель управления с функциональными кнопками и индикаторами. Некоторые принтеры не имеют панелей управления, а их настройка производятся при помощи компьютера.

Корпус

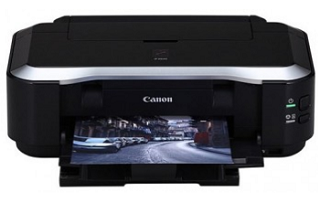

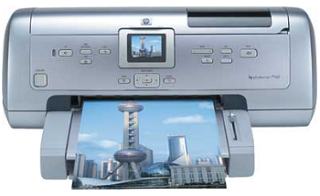

Принтер «одет» в пластиковый корпус, который надёжно защищает рабочий механизм от повреждений и частиц пыли. Чаще всего корпус принтера оформлен в нейтральной цветовой гамме: серой, белой, серебристой, чёрной. Он может иметь однотонную или комбинированную окраску.

Пластик, из которого изготавливается корпус принтера, может быть матовым или глянцевым. Матовый пластик менее прихотлив в обслуживании, за ним просто ухаживать, влажная салфетка не оставляет на его поверхности разводов. Глянцевый пластик выглядит более привлекательно и презентабельно, но на нём видны следы от пальцев и пыли, влажная салфетка оставляет на его поверхности разводы.

Центральную часть струйного принтера занимает печатный тракт, по которому во время печати протягивается бумага. Справа от него обычно размещается место парковки головок, а слева – элементы привода. Компоновка конструктивных элементов в корпусе принтера достаточно плотная, и свободного места здесь почти не остаётся.
