Очистка печатающих головок струйных картриджей при помощи ультразвука

При очистке печатающих головок струйных картриджей широкой популярностью пользуется метод ультразвуковой прочистки. В настоящей статье мы рассмотрим основные особенности его применения в домашних условиях.

Ультразвуковая волна – это волна, превышающая порог слышимости человека. Ультразвуковые волны могут быть трёх видов: ультразвуковые (с частотой колебаний до 150 кГц), сверх-ультразвуковые (от 150 кГц до 800 кГц) и гиперзвуковые (более 800 кГц).

При воздействии ультразвуковой волны на жидкую среду в ней происходит кавитация – образование и схлопывание (разрушение) мельчайших наполненных паром пузырьков (каверн или кавитационных пузырьков).

Внешний вид каверны диаметром 1 мм показан на рисунке ниже.

Кавитационный пузырёк диаметром 1 мм

Схлопывание кавитационных пузырьков сопровождается микроударами, появлением микропотоков жидкости, её локальным разогревом, высвобождением дополнительной энергии. В момент схлопывания пузырька внутрипузырьковое давление способно разрушать даже такие прочные вещества, как кварц и сталь.

Процесс образования и схлопывания каверны с формированием разреженных и компрессионных областей показан ниже.

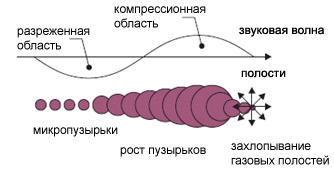

Процесс образования и схлопывания каверны

Описанный выше процесс ультразвуковой очистки активно применяют для ликвидации засоров и чернильных пробок печатающих головок струйных картриджей. Микроскопические каверны, формируемые под воздействием ультразвука, схлопываясь, образуют ударную волну, которая отрывает от деталей картриджа частицы налипших чернил. Продолжительное воздействие ультразвука способно полностью очистить внутренности картриджа от загрязнений.

Ультразвуковые ванночки для очистки струйных картриджей можно купить в магазине или изготовить самостоятельно.

Ультразвуковая ванночка, изготовленная промышленным способом, представляет собой ёмкость, оснащённую генератором и излучателем колебаний. Генератор излучает электрические колебания, а излучатель преобразует их в механические, которые поступают в жидкую среду. Некоторые ультразвуковые ванночки оснащены нагревательными элементами, разогревающими рабочую жидкость до температуры примерно 70°С. Электронный или механический таймер, которым оснащаются некоторые модели ультразвуковых ванночек, дают дополнительные преимущества при работе с ними, так как позволяют мастеру во время прочистки картриджа заниматься своими делами.

Внешний вид ультразвуковой ванночки показан на нижнем рисунке.

Ультразвуковые ванночки для струйных картриджей

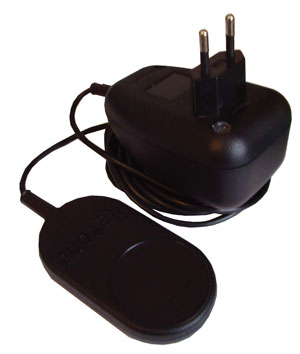

Можно соорудить ультразвуковую ванночку для струйного картриджа самостоятельно. Для этого потребуется ультразвуковая стиральная машина «Ретона», очищающая жидкость или дистиллированная вода, заправочный комплект, две пластиковые ванночки (одна поменьше, другая побольше) и, собственно, сам картридж.

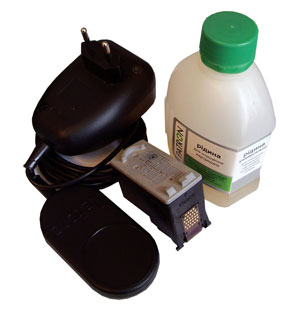

Предметы, необходимые для прочистки печатающей головки струйного картриджа при помощи самодельной ультразвуковой ванночки

Помещаем картридж на дно небольшой ванночки. Наливаем в ванночку чистящую жидкость или дистиллированную воду таким образом, чтобы она немного покрывала печатающую головку.

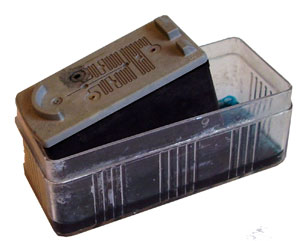

Картридж помещается в небольшую ёмкость с чистящей жидкостью или дистиллированной водой

Берём вторую ёмкость, ту, что побольше. Помещаем в неё стиральную машину «Ретона» и наливаем в неё воды.

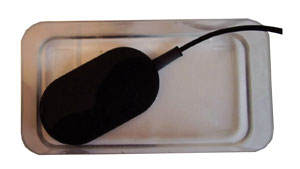

Пластиковая ёмкость со стиральной машинкой «Ретон» для ультразвуковой прочистки печатающей головки струйного картриджа

Устанавливаем маленькую ёмкость с картриджем в большую ёмкость со стиральной машинкой. В большую ёмкость доливаем воду таким образом, чтобы она была на одном уровне с жидкостью в маленькой ёмкости.

Самодельное устройство для прочистки струйного картриджа при помощи ультразвука

Включаем стиральную машинку «Ретона». В случае, если в соплах картриджа имеются плотные чернильные пробки, лучше оставить полученную конструкцию на ночь. Как только в ванночке с картриджем появятся чернила, значит микрокапилляры печатающей головки прочистились и чернила начали вымываться наружу.

Если в картридже на момент ультразвуковой прочистки осталось небольшое количество чернил, его необходимо дозаправить. Для этого необходимо действовать в обычном порядке. Набираем в шприц соответствующие чернила и заливаем их в отверстие для заправки, плавно нажимая на поршень шприца. После заправки заправочное отверстие заклеиваем кусочком скотча, устанавливаем в принтер и производим 1-2 цикла прочистки печатающей головки.

Выполняем тест дюз и оцениваем полученную страницу. Если на тестовой странице есть пропуски – запускаем утилиту прочистки картриджа 1-2 раза и оставляем картридж в покое на 2-3 часа. После этого распечатываем и оцениваем тестовую страницу. Если дефект не устранён или частично устранён – повторяем операцию прочистки картриджа при помощи ультразвука ещё раз.

Изготовители промышленных ванночек для ультразвуковой очистки печатающих головок не рекомендуют держать картриджи под воздействием ультразвука дольше 30 секунд. В остальном операция прочистки выполняется по той же схеме, что и прочистка картриджей в промышленной ванночке: помещаем картридж в ванночку, наливаем на дно 0,5-1,0 см очищающей жидкости или дистиллированной воды, включаем ванночку. Через 30 секунд прочистка завершена. Нужно отключить ванночку, достать картридж, вытянуть при помощи заправочной станции и шприца из сопла некоторое количество чернил. Затем следует протереть печатающую головку, при необходимости дозаправить картридж, установить его в принтер, прочистить печатающую головку при помощи соответствующей утилиты и распечатать тестовую страницу.

Если принтер всё ещё не печатает нормально, повторяем ультразвуковую очистку до получения приемлемого результата.

В заключение следует отметить, что ультразвуковая прочистка печатающей головки является экстремальным методом восстановления работоспособности струйного картриджа, а потому использовать её следует с особой осторожностью, и только в том случае, если ожидаемого результата не принесли стандартные методы прочистки печатающей головки.
