Заправка лазерного картриджа, подходящего принтеру OKI C5100

Когда тонер в картридже заканчивается, пользователь может купить новый картридж, или заправить тонером старый картридж. Во втором случае он может обратиться в сервисный центр или заправить картридж самостоятельно. В настоящей статье мы рассмотрим технологию самостоятельной заправки тонером картриджей OKI С5100.

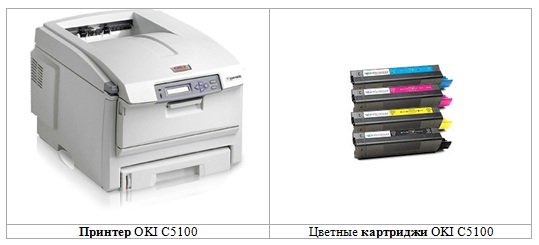

На рисунке показан внешний вид принтера OKI C5100 и его цветных картриджей.

Принтер и картриджи OKI C5100

Чтобы заправить тонером картридж OKI C5100 Magenta (пурпурный), нам потребуются инструменты и материалы, перечисленные далее.

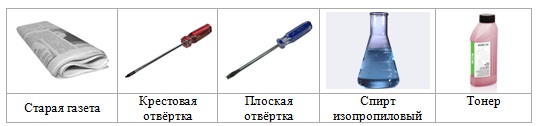

Инструменты и материалы, необходимые для заправки тонером картриджа OKI C5100 Magenta (пурпурный)

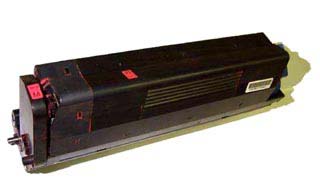

Картридж OKI C5100 выглядит так:

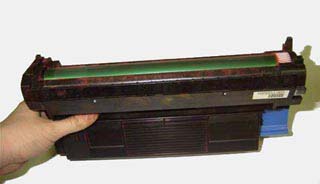

Прежде, чем разбирать картридж с тонером, поворачиваем сабж и слегка встряхиваем его для того, чтобы тонер из drum-картриджа пересыпался в тонер-картридж:

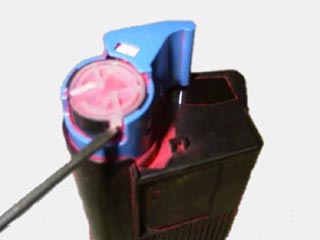

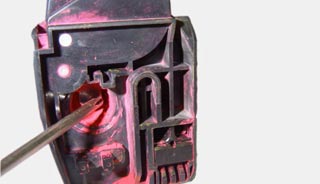

Находим на боковой стороне тонер-картриджа крышку для заправки. Легко открываем её, аккуратно поддевая плоской отвёрткой. Действуем осторожно, так как если крышка повредится, то тонер во время работы принтера будет высыпаться наружу.

Прежде, чем приступить к заправке, очищаем тубу от отработанного тонера. Для этого надавливаем на клапан и вытряхиваем отработанный тонер на заранее приготовленную газету. После очистки тубы засыпаем в неё свежий тонер.

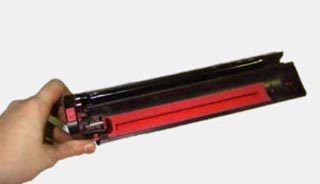

Приступаем к чистке drum-картриджа.

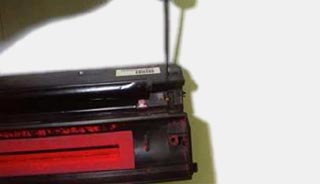

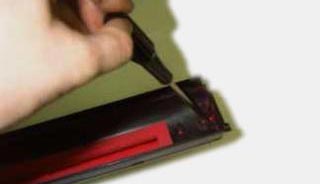

Откручиваем болты, закрепляющие крышку:

Такие же болты имеются на передней части картриджа. Их мы тоже откручиваем:

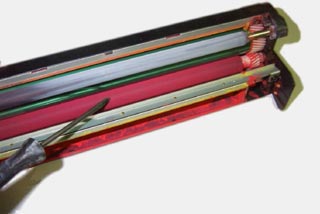

Снимаем крышку. Рассматриваем вал переноса и определяем по его поверхности износ дозирующего лезвия.

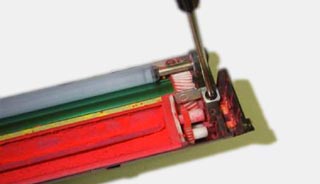

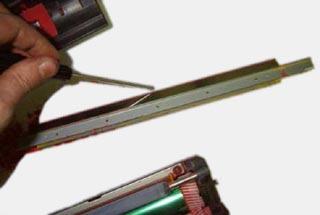

Откручиваем дозирующее лезвие, снимаем его:

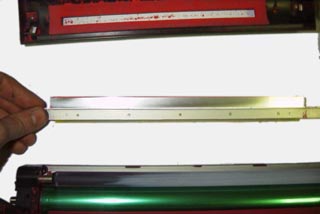

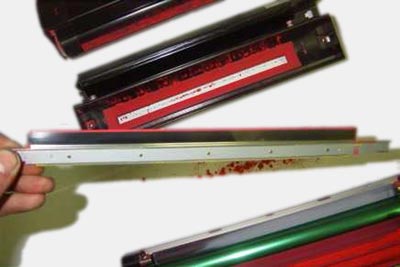

Рассматриваем рабочую часть дозирующего лезвия. Она должна быть идеально ровной:

Протираем дозирующее лезвие изопропиловым спиртом:

Если после очистки дозирующего лезвия изопропиловым спиртом полосы на его поверхности не исчезают, необходимо отполировать его при помощи полировочной пасты:

Обнуляем счётчик drum-картриджа:

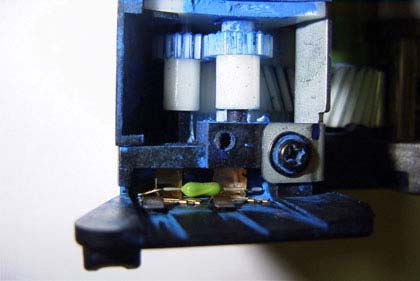

Керамический предохранитель заменяем на новый (0,125 А). Обнуление счётчика тонер-картриджа не производится. Заправленный картридж вставляем в принтер. Заправка закончена. Принтер готов к работе.
